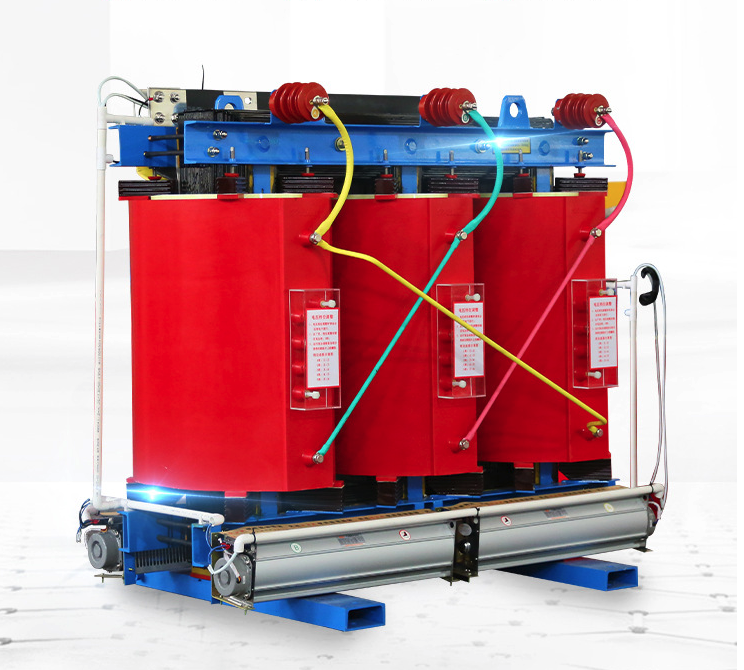

大功率干式變壓器scb9的結構特點

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-04-18 02:44:34

導讀：產物概述大功率干式變壓器scb9 產物具有消耗低、阻燃性好、接受短路才能強、體積小、樂音低、耐雷電打擊機能好，溫度散布平均等長處，并且因為環氧樹脂干式變壓器不利用變壓器

產物概述

大功率干式變壓器scb9 產物具有消耗低、阻燃性好、接受短路才能強、體積小、樂音低、耐雷電打擊機能好，溫度散布平均等長處，并且因為環氧樹脂干式變壓器不利用變壓器油，不會發生油凈化，無爆炸傷害。產品可作為配電變壓器普遍合用于電力體系城網革新，也可用于高層修建、機場、車站、口岸、地鐵待抵消防、環保有嚴酷、特別要求的多種場所。

產品布局：

大功率干式變壓器先要由變壓器鐵芯，變壓器繞組，變壓器絕緣、變壓器引線，變壓器冷卻裝配和測溫裝配。配電變壓器線圈在高精度繞線機上繞制，高壓繞組采取箔式繞制布局，較大容質變壓器留有透風氣道，繞制完成落后行真空枯燥，澆注固化進程嚴酷依照工藝要求停止操縱，使線圈內無氣泡、空穴，變壓器產物到達優良運轉結果。

鐵芯：

該系列配電變壓器鐵芯選購優良高導磁的晶粒取向冷軋硅鋼片，并采取進步前輩的硅鋼片剪切線、45°全斜接縫門路進迭片，芯柱采取F級無緯帶綁扎及鐵軛不沖孔拉板牢固新型布局等進步前輩工藝，鐵芯概況采取環氧樹脂包封，減小了漏磁影響，有用改良了磁路散布，低落了鐵芯噪聲、空載消耗和空載電流，使得配電變壓器產物表面質量大大進步。

高壓繞組：

高壓繞組采取分段分層式，大大的下降了繞組層間電壓，采取帶填料環氧樹脂真空澆注成型，減小了繞組內部部分放電量，進步了線圈的電氣機能。配電變壓器繞組層間采取DMD環氧樹脂預浸布，增添耐壓強度，繞組概況采取玻璃纖維網格布添補，加強了線圈的機器強度，進步了配電變壓器產物抗短路的才能，線圈永不開裂。

高壓繞組：

高壓繞組采取箔式布局，線圈采取軸向冷卻風道，加強散熱才能，配電變壓器高壓繞組層間采取DMD環氧樹脂預浸布，端部采取環氧樹脂封灌，團體固話成型。

產物特性

1、阻燃，環氧樹脂作為SCB9干式變壓器絕緣質料自己難燃，不會在產生火警時助燃。

2、防潮和耐塵，SCB9干式變壓器繞組概況噴涂三防漆，在灰塵、濕潤等惡略情況下，對干式變壓器不會發生影響。

3、布局堅忍，SCB9干式變壓器繞組采取環氧樹脂澆注固化成型，機器強度高，抗短路才能強。

4、過負載才能強，SCB9干式變壓器絕緣品級為F級，耐熱品級高，超名牌額定值運轉才能進步。

5、保護便利，SCB9干式變壓器無需用變壓器油，持久停運后通電枯燥處置便可。

利用情況：

1、海拔高度：≤1000 m。

2、情況溫度：

較高氣溫：+40℃；
